Remplacer AH
model: AVAIT
sizes: 1-18 pouces
head: 9-95 m
capacity: 3-5000m³/heure
media: boue
material: Cr27, Cr30, Cr33, CD4MCu, caoutchoucr

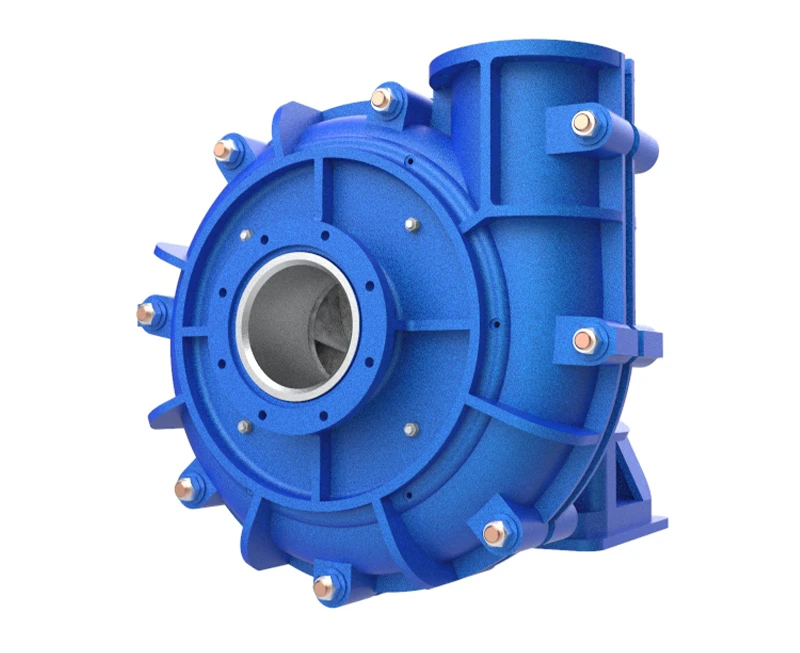

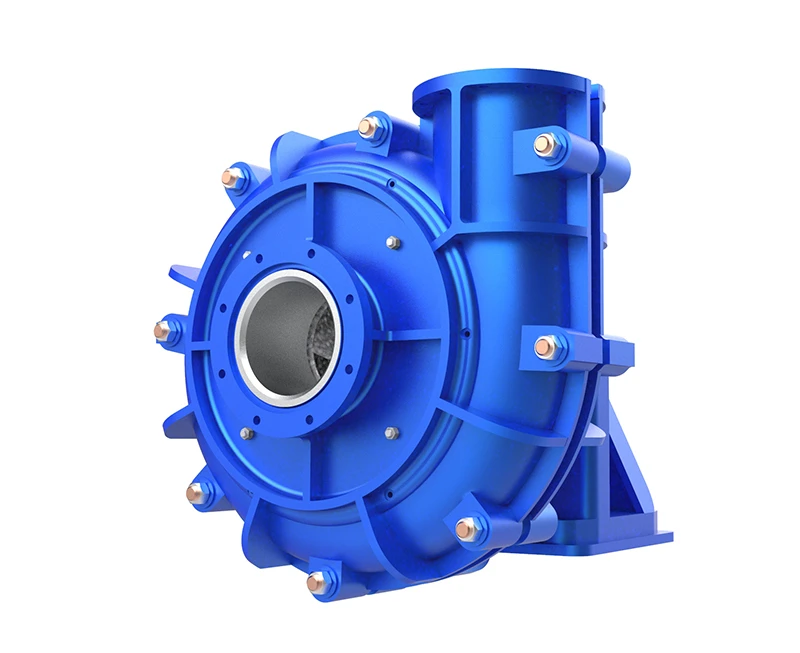

Présentation du produit
La pompe à lisier robuste HAD est conçue pour gérer les applications de pompage les plus exigeantes, y compris les boues très abrasives, haute densité et érosives. Doté de sections transversales très épaisses aux points d'usure critiques et d'une conception de roue optimisée, il offre des performances fiables, une durée de vie prolongée et des exigences de maintenance minimales.
Pour une polyvalence encore plus grande, les options avec revêtement en caoutchouc élargissent l'adéquation de la pompe aux applications de manipulation de produits chimiques, avec plusieurs matériaux en caoutchouc disponibles pour répondre à des conditions de fonctionnement spécifiques. Cela rend la série HAD particulièrement idéale pour les environnements agressifs tels que le déchargement des broyeurs et le transport des résidus.
Pièces humides
Doublure
Il existe des revêtements métalliques et des revêtements en élastomère. Selon les tailles de la pompe, les composants du revêtement sont différents comme dans le tableau ci-dessous.
|
Pompe |
Doublures métalliques |
Doublures en élastomère |
|||||
|
F.P.L.I. |
Doublure de volute |
Buisson de gorge |
F.P.L.I. |
Doublure de plaque de cadre |
Revêtement de plaque de couverture |
Buisson de gorge |
|
|
1,5/1 AVAIT |
√ |
√ |
|
|
√ |
√ |
|
|
2/1,5 AVAIT |
√ |
√ |
|
|
√ |
√ |
|
|
3/2 AVAIT |
√ |
√ |
|
|
√ |
√ |
|
|
4/3 AVOIR |
√ |
√ |
|
|
√ |
√ |
|
|
6/4 AVAIT |
√ |
√ |
√ |
|
√ |
√ |
√ |
|
8/6 AVOIR |
√ |
√ |
√ |
|
√ |
√ |
√ |
|
10/8 AVAIT |
√ |
√ |
√ |
|
√ |
√ |
√ |
|
12/10 AVAIT |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
14/12 AVAIT |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
16/14 AVAIT |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
20/18 AVAIT |
√ |
√ |
√ |
√ |
√ |
√ |
√
|
Outre le métal et l'élastomère, le matériau céramique est largement utilisé dans des circonstances de corrosion élevée. Nos pompes en céramique sont interchangeables avec les pompes HAD standard.
Turbine
Nous proposons trois principaux types de roues : fermées, ouvertes et semi-ouvertes, chacune étant conçue pour répondre à une gamme d'exigences d'application. En plus de ces options standard, nous proposons diverses caractéristiques de conception pour optimiser les performances, telles que des aubes arrière, des aubes arrière retirées, des aubes arrière remplies, des petites aubes, une conception à haut rendement et une conception à épaisseur accrue. Pour adapter davantage la roue à vos besoins spécifiques, nous pouvons également couper le diamètre à l'aide de CNC. En fin de compte, au-delà de nos offres standard, nos ingénieurs travaillent en étroite collaboration avec vous pour sélectionner ou concevoir la roue idéale pour votre application.
Enveloppe
Tableau de capacité de charge de la plaque de couverture et de cadre
|
Matériau de la plaque de couverture et de cadre |
Taille de la pompe |
Pression de service |
Pression statique |
Facteur de pression d'essai |
Pression de service |
Pression statique |
Facteur de pression d'essai |
|
Fonte ductile |
|
Doublure en alliage Hi-Chrome |
Doublure en élastomère (maximum) |
||||
|
1,5/1AH |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
2/1,5AH |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
3/2AH |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
4/3AH |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
6/4AH |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
8/6AH |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
10/8AH |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
12/10AH |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
14/12 de l'Hégire |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
16/14 de l'Hégire |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
20/18AH |
1,400 |
2,100 |
1.5 |
1,400 |
2,100 |
1.5 |
|
|
Matériau de la plaque de recouvrement et du cadre |
Taille de la pompe |
Pression de travail |
Pression statique |
Facteur de pression d'essai |
Pression de service |
Pression statique |
Facteur de pression d'essai |
|
Fonte |
|
Doublure en alliage Hi-Chrome |
Doublure en élastomère |
||||
|
1,5/1AH |
1400 |
2100 |
1.5 |
700 |
875 |
1.25 |
|
|
2/1,5AH |
1400 |
2100 |
1.5 |
700 |
875 |
1.25 |
|
|
3/2AH |
1400 |
2100 |
1.5 |
700 |
875 |
1.25 |
|
|
4/3AH |
1400 |
2100 |
1.5 |
700 |
875 |
1.25 |
|
|
6/4AH |
1050 |
1575 |
1.5 |
520 |
650 |
1.25 |
|
|
8/6AH |
1050 |
1575 |
1.5 |
520 |
650 |
1.25 |
|
Type d'étanchéité
Nous avons différentes méthodes d'étanchéité pour nos pompes HAD.
- Joint d'étanchéité : selon l'eau de rinçage, il y a plein débit, faible débit, ultra faible débit.
- Joint d'expulsion : normal, joint élevé.
- Garniture mécanique
Ensemble de roulement
Nos ensembles de roulements offrent la flexibilité de deux fluides de lubrification (huile ou graisse) pour s'adapter à différentes conditions de fonctionnement et préférences de maintenance. Les clients peuvent également choisir parmi une gamme de grandes marques de roulements pour répondre à leurs exigences de fiabilité et de performances.
Pour vous aider à effectuer une sélection appropriée, nous avons développé un tableau de référence qui définit clairement la puissance nominale correspondant à chaque taille d'ensemble de roulement.
|
Ensemble de roulement |
Puissance nominale (kW) |
Ensemble de roulement |
Puissance nominale (kW) |
|
UN |
7.5 |
CC |
55 |
|
B |
15 |
DD |
110 |
|
C |
30 |
EE |
225 |
|
D |
60 |
FR |
425 |
|
E |
120 |
GG |
900 |
|
F |
260 |
ST |
560 |
|
G |
600 |
TU |
1200 |
|
H |
1400 |
U |
2000 |
